净水器忘关保护

家里小米净水器1代厨下式400G由于出现几次接水被其它事情打断忘关水龙头，导致厨房水漫金山。现在想通过加个时间控制，就是接水时间超过100s就切断水龙头霍尔开关。

不知道水龙头霍尔开关接入净水器是什么输入方式，目前想法是借助水龙头水质灯来当输入条件，它是两芯线5V双色LED灯。之前以为这个电能驱动小型继电器，后来尝试了下不行，应该是电流太小了。又发现有光耦可以实现更小电流驱动大电流，但双色LED灯会切换正负极，思考了下自己画的草图没什么大问题能实现。

小米净水器LED灯输出驱动EL871光耦，这里测试无问题。本想通过ESP32输出到MOS管来导通或是断开，测试我购买的贴片型的UMW AO3415A不好焊接（被图片所欺骗以为很大个），好不容易焊好后发现ESP32输出好像无法导通MOS管（待确认，有可能是我没焊接好）。后续又测试用ESP32无法驱动EL871光耦，所以又直接买了成品光耦继电器模块（模块光耦采用的是TWS354B SOP-4），再测试则无问题，想法初步完成。

设备清单

ESP32模块

ESP32模块见前述文章：玩具横道升降杆

光耦模块

某宝很多，按需购买。

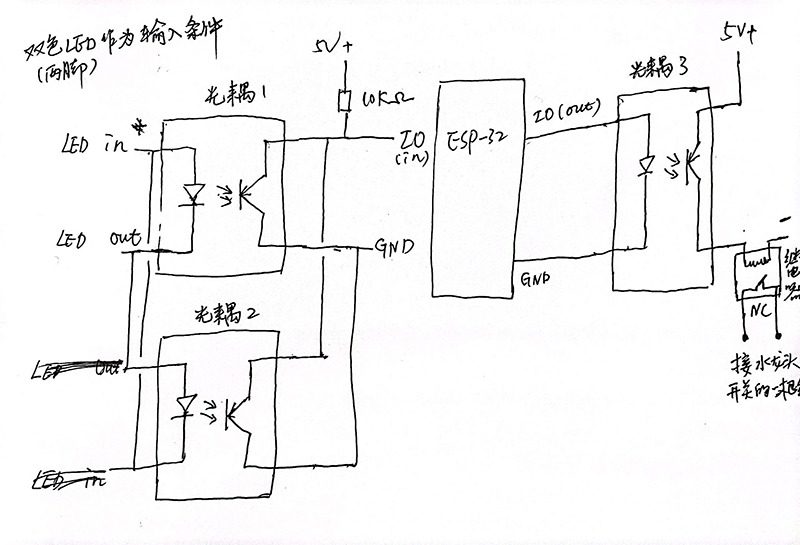

电路图

手画草图，第一次思路也没什么大问题。

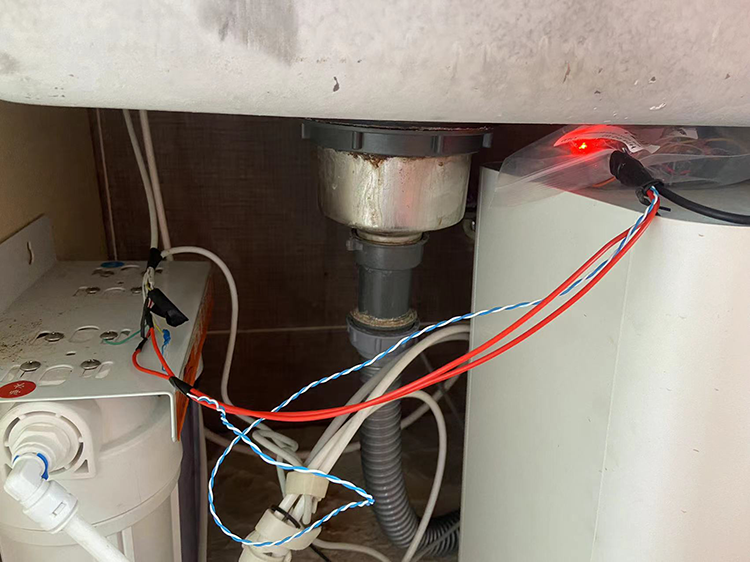

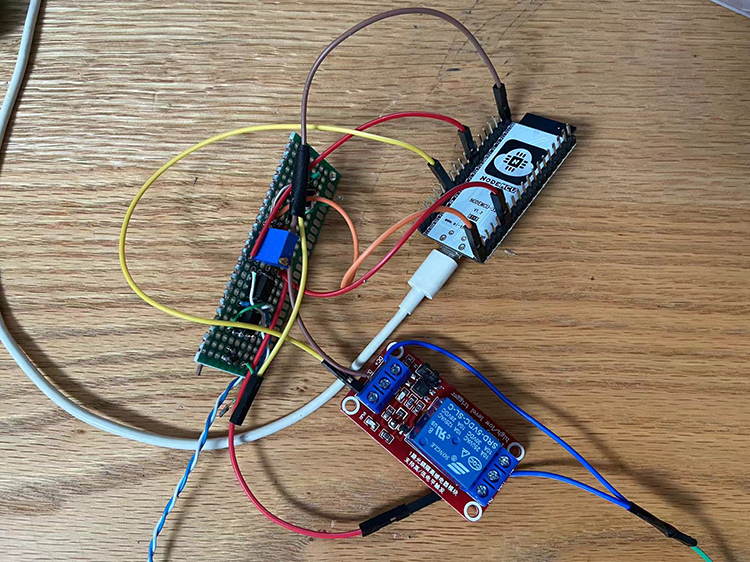

成品图

暂时没找到合适的盒子，只能用密封袋密封。

代码如下

#include <Arduino.h>
int LED = 19; //设置19号引脚为净水器LED灯OUT输出到ESP32
int valve = 4; //设置4号引脚为输出继电器切断
int count=0;
void setup()
{
  //Serial Port begin
  Serial.begin (9600);
  //Define inputs and outputs
  pinMode(valve, OUTPUT);
  pinMode(LED, INPUT);
  }
void loop()
{
  Serial.print(digitalRead(LED));
  Serial.print(count);
  if(digitalRead(LED) ==  0)
  {
    count++;
    if(count > 100) //若净水器输出时间大于100s,则切断阀门霍尔开关。
    digitalWrite(valve, 1);
  }
  else
  {
      count = 0;
  }
  delay(1000);
}
